CHINAPLAS 2019国际橡塑展ENGEL展台将展示如何高效经济生产液体硅胶LED透镜

CHINAPLAS  2019  国际橡塑展将于2019年5月21日-24日在广州中国进出口商品交易会展馆举行。

总部位于奥地利的注塑机制造商和系统解决方案提供商 ENGEL 将在展会上通过在无拉杆的 ENGEL e-victory 310/120 注塑机上以无需返工的自动化工艺生产 LED 前照灯透镜,展示如何经济地大批量生产几何要求极高的 LSR 产品。

汽车行业是光学硅胶用于照明系统的先驱之一。除此之外,对于街道和建筑照明,LSR 也日益成为镜片材料的焦点。

与已经成熟的热塑性镜片材料 PMMA 和聚碳酸酯一样,与玻璃相比,硅胶能明显减轻重量。但就耐热性和耐化学性而言,LSR 优于有机聚合物。

用于光学应用的高透明等级具有比热塑性镜片材料更低的黄度指数。它们非常耐受环境影响,例如紫外线辐射,并且可在 -40 至 +200°C 的大温度范围内使用。此外,它们还提供了更大的设计自由度。在几何形状方面,LSR 在注塑加工上几乎没有限制。

ENGEL 将在CHINAPLAS 2019 国际橡塑展的四天时间内加工 Dow Silicones(德国 Wiesbaden)的Dowsil MS-1002 可成型硅胶,这是专为注塑机加工而开发的。固化速度得到了优化,以便获得类似热塑性塑料光滑而又极为坚硬的表面。高透光性确保了非常好的光输出。

此外,高热稳定性确保了出色的透明度。极其精细的结构化表面具有最高的可重复性。离开生产单元的是已准备好安装的 LED 镜片。



无拉杆技术作为效率因素

“以经济的方式生产几何要求极高的液体硅胶产品的前提条件是无需返工的自动化工艺以及注塑工艺的高精度和稳定性,”上海 ENGEL 的东亚和大洋洲总裁 Gero Willmeroth 强调。“由于采用了无拉杆锁模单元,带电动注塑单元的 e-victory 注塑机在这方面展现出独一无二的专业性。”

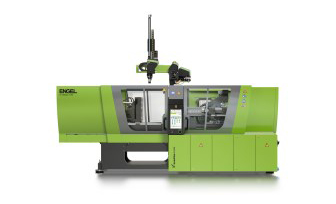

凭借其无拉杆锁模单元,ENGEL e-victory 注塑机可以实现紧凑的生产单元,特别是高效的自动化系统和稳定的高品质。

无拉杆注塑机为 LSR 加工提供了一系列优势。ENGEL viper 机械手可以直接从侧面到达空腔内,也无需避开障碍物,这减少了搬运时间并因此减少了模具打开时间。
无拉杆技术可实现特别紧凑的生产单元。由于没有拉杆干扰,模具模板可以充分利用至边缘。这意味着,因复杂的部件结构而体积庞大的镜片模具可以适应相对较小的 120 吨注塑机。

此外,模具模板出色的平行度也是模型具有高精度的原因。获得专利的 Force-Divider 确保在形成锁模力期间,运动着的模具模板能准确地跟随模具,将施加的力均匀地分布在表面上。在使用多腔模具时,分模面中的所有腔都承受相同的表面压力。这确保了粘性很低的硅胶在加工时不会出现毛刺,并且注塑部件不需要返工。

智能辅助可防止废品

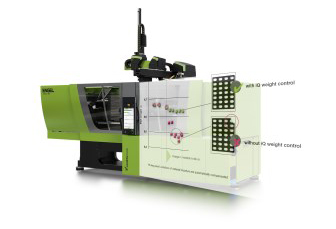

为了在注塑时确保整个生产期间所需的精度,ENGEL 为生产 LED 透镜在 e-victory 上配备了 iQ weight control。

iQ weight control 智能辅助系统可以在出现废品之前补偿原材料和环境条件的波动。

ENGEL inject 4.0 程序的智能辅助系统在塑料熔体注射过程中分析压力曲线,将测量值与参考周期进行比较,并根据当前条件在逐次注射中调整注射剖面、转换点和重印。在产生废品前,原材料和环境条件的波动将以这种方式自动得到补偿。

工艺中集成的摄像头系统检查并记录部件的质量。ENGEL viper 40 线性机械手承担零件搬运工作。



增强现实可减少操作错误

作为系统供应商,ENGEL 将生产单元的所有组件集成到一个共同的控制系统中,以便能够通过注塑机的 CC300 控制面板设置和控制整个工艺过程。

除自动化外,控制集成还包括与模具一样来自 ACH-Solution(奥地利 Fischlham)的 LSR 配料设备以及 ENGEL 与 AVR Tech Innovations(同样来自奥地利 Fischlham)合作实现的增强现实 (AR) 解决方案。

观众在CHINAPLAS 2019 国际橡塑展现场可以使用 AR 眼镜,了解启动生产单元所需的各个工作步骤。AR 眼镜以文本、动画物体或短视频片断的形式展示了设备操作的有用信息,准确描述了操作的地点、方式和对象。在未来的注塑业务中,增强现实技术可以为机器调整人员或维护人员提供支持,目标是更高效地工作并降低操作错误的风险。



注塑机自我优化

基于实时数据的质量相关工艺参数的持续调节(ENGEL 为此在生产 LED 透镜时使用了 iQ weight control 辅助系统)是 smart factory 的重要特征,这同时也是工业 4.0 的目标。过程控制中专家知识的日益集成有助于降低工艺的复杂性。

“通过自我优化的注塑机,我们使加工商特别容易充分利用效率和质量潜力,”Gero Willmeroth 说。“即使是不具备丰富注塑经验的半熟练员工也能够实现稳定的高品质。”ENGEL 在其展位专家角展示的其他辅助系统是用于自动确定和调整最佳锁模力的 iQ clamp control 和用于动态调节多回路温度控制的 iQ flow control。

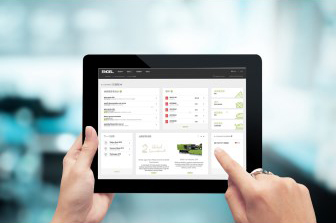

新的 ENGEL 客户门户 e-connect 将在 CHINAPLAS 2019 国际橡塑展上以中文展示。

ENGEL 专家角的一个特别亮点是客户门户 e-connect,它将在CHINAPLAS 2019  国际橡塑展上以中文展示。它可以随时随地提供有关机器状态、服务状态和支持订单的处理状态以及备件价格和可用性,从而简化并加速加工商与 ENGEL 之间的通信。ENGEL inject 4.0 程序的所有服务产品都集成在 e-connect 中,其中包括基于状态的预测性维护助手 e‑connect.monitor和提供全天候在线支持的e‑connect.24。



联网确保透明度

关于注塑机和生产单元的联网,ENGEL 将在CHINAPLAS  2019  国际橡塑展上展示 TIG authentig。ENGEL 子公司 TIG(奥地利 Rankweil)的 MES(制造执行系统)根据注塑行业的具体要求量身定制。它可以实现透明度,以便充分利用机器组的生产能力或将生产率数据与经济目标相关联。

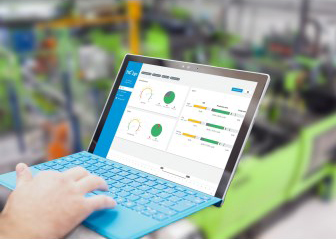

新的 TIG 2go 仪表板解决方案使机器组联网更容易。

TIG 在中国展示的新产品包括 TIG 2go 仪表板解决方案,它特别适合进入 MES 世界的新手,以及用于在中央驾驶舱内连接全球范围内机器组的 TIG 大数据高性能分析平台。

ENGEL 在 CHINAPLAS  2019国际橡塑展的展台编号:4.1 馆,J41 展位。
